Metoda provjere kvalitete plastičnih proizvoda

Ova norma uglavnom propisuje metode pregleda i ispitivanja različitih plastičnih proizvoda proizvedenih injekcijskim prešanjem. Primjenjiv je na inspekciju općeg Proizvođač HDPE plastike za injekcijsko prešanje. Ovaj standard je samo za rutinsku inspekciju. Posebni zahtjevi podliježu PARTSPEC-u.

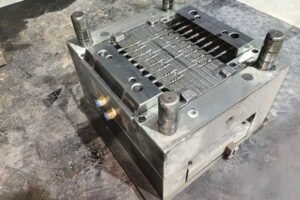

Objašnjenje uobičajenih nedostataka 1 Oznake opekotina (RURNS): raspadanje materijala uzrokovano toplinom.
2 Promjena boje (DISCOLORATION): odstupanje od izvorne boje ili nedosljedna boja.
3 Oznake toka (FLOWMARKS): pruge poput suhih riječnih kanala koje stvara protok plastičnih dijelova.
4 Zamagljenost (HAZE): zamagljene točke ili područja formirana na površini prozirnih materijala.
5 JAME: male jame ili nedostatak površinskog materijala.
6 ISTRUČINE: točke ili površine više od površine okolnih materijala.
7 OTROBINE: male brazde ili točke ili površine urezane u površinu materijala.
8 TRAGOVI SUDOPERA: površinsko skupljanje ili mali tragovi sudopera.
9 Mrlje (MRLJE): Male čestice ili nečistoće na površini ili iznutra.
10 Varne linije (WELDLINES): Vidljive linije (tragovi) nastale kada se prednji dio hladnog materijala na plastičnoj površini zavari zajedno.
11 Mjerna površina: Promatrana površina Prva mjerna površina: Gornja površina ili bočna površina koju korisnici često vide Druga mjerna površina: Bočna, kutna ili rubna pozicija koju korisnici vide povremeno ili rijetko. Treća mjerna površina: Donja površina dijelova sklopa, komponenti, dijelova ili površina dijelova koji su međusobno pričvršćeni tijekom sklapanja.

2. Uvjeti inspekcije Ova norma temelji se na premisi da nema utjecaja na funkciju i oslanja se na vizualnu usporedbu, tako da nije bolja od graničnog uzorka i pojedinačnih posebnih standarda. Obično se vizualni pregled izvodi na 30 cm u trajanju od 3 do 5 sekundi. Ako se pronađu nedostaci, pomaknite se na 50 cm za promatranje 3 do 7 sekundi. U redu je ako je teško vidljivo i nije previše vidljivo. 2.3 Izvor svjetlosti za otkrivanje je fluorescentna svjetiljka proizvodne tvornice, a vidljivost je iznad 0,7. 2.4 Kut promatranja: okomito na promatranu površinu i 45 stupnjeva iznad i ispod.

3. Tehnički zahtjevi i metode kontrole Kvaliteta površine (izgleda) Nedostaci Prva mjerna površina Druga mjerna površina Treća mjerna površina Metoda kontrole 1 Pukotine nisu dopuštene. Kada nema utjecaja na izgled i performanse sastavljenog gotovog proizvoda, dopušteno je klizanje ljepila. Ne utječe na izgled i funkciju montaže i malo je prihvatljiv. Vizualni pregled (probna montaža) 3 Vodene oznake temelje se na tehničkom uzorku kao najnižem standardu (za ploču) 4 Skupljanje se temelji na inženjerskom uzorku kao najnižem standardu. Nema vidljivog traga vode kada se gleda od 45 stupnjeva do 90 stupnjeva, a nema udubljenja kada se dodirne. Isto kao lijevo Isto kao lijevo Vizualni pregled ili dodirivanje proizvoda rukom da vidite dubinu udubljenja pri skupljanju ploče 5 Povlačenje ruba nije dopušteno. Nije vidljivo kada se gleda izvana. Dopušteno je imati vizualni pregled 6 Različite mrlje (crne mrlje) Mješovite mrlje u boji Skupljanje ova 3 nedostatka ne može premašiti 4 boda, a 3 boda se ne mogu koncentrirati. Razmak bi trebao biti veći od 100 mm. Površina svake točke raznih mrlja/mrlja/pomiješanih boja nije veća od 0,4 mm2. Akumulacija ova 3 nedostatka ne može premašiti 6 bodova, a 3 boda se ne mogu koncentrirati.

Razmak bi trebao biti veći od 100 mm. Površina svake točke raznih mrlja/mrlja/pomiješanih boja nije veća od 0,5 mm2. Akumulacija ova 3 nedostatka ne može premašiti 9 bodova, a 3 boda se ne mogu koncentrirati. Razmak bi trebao biti veći od 100 mm. Površina svake točke raznih mrlja/mrlja/pomiješanih boja nije veća od 0,9 mm2. Test oka 7. Cvjetni tragovi i izbočine. Duljina svake cvjetne oznake/izbočine nije veća od 8 mm, a širina nije veća od 0,05 mm. Duljina svake cvjetne oznake/izbočine nije veća od 10 mm, a širina nije veća od 0,1 mm. Duljina svake cvjetne oznake/izbočine nije veća od 2,5 mm, a širina nije veća od 0,15 mm. Test oka 8. Bijelo nije dopušteno. Nije dopušteno. Ne utječe na izgled. Prihvatljivo, ali ne može se podići da bi utjecalo na funkciju. Test okom Standardi rutinske inspekcije za kvalitetu proizvoda injekcijskog prešanja 3.2 Funkcionalna kvaliteta 3.2.1 Vrhovi – Svaki otvor za zvučnike, rupe za gumbe, rupe za prekidače i svi odgovarajući otvori pokretnih dijelova ne smiju imati vrhove, kao ni vrhove ugrađenih stupova i položaja kostiju ne smije utjecati na sastavljanje i funkciju; šiljci koji su izloženi ili bi mogli biti izloženi (kao što su: vratašca za bateriju) i utječu na sigurnost, ne smiju biti ogreboti kada se dodirnu. 3.2.2 Deformacija – Deformacija donje školjke oslonjene na platformu ne smije prelaziti 0,3 mm, a deformacija površinske školjke usklađene s donjom školjkom oslonjenom na platformu ne smije prelaziti 0,3 mm. Deformacija ostalih plastičnih dijelova je prihvatljiva sve dok ne utječe na funkciju montaže. 3.2.3 Dimenzije – Zahtjevi za dimenzije su u skladu s PARTSPEC. Ako nema SPEC-a, pogledajte uzorak i kontrolirajte prema sljedećim zahtjevima tolerancije: Raspon veličine gumenog dijela Vrijednost tolerancije gumenog dijela (kako ne bi utjecalo na funkciju sastavljanja) Jedinica: mm0-10±0,0510.1-50±0,1050 .1-100±0.15100.1-200±0.20200 i više ±0.25 3.2.4 Preostalo ljepilo na kanalu – a) Položaj kanala koji je izložen ili bi mogao biti izložen (na primjer: vratašca baterije) i koji će utjecati na izgled i sigurnosne standarde trebao bi biti ravan i zadovoljavati sigurnosne standarde i ne smije ogrebati ruke. ——b) Postoje zahtjevi za sklapanje, ali se ne može izložiti. Preostalo ljepilo na kanalu koje ne utječe na sklop treba kontrolirati unutar 0,5 mm i ne smije utjecati na funkciju. ——c) Nema zahtjeva za sklapanje, funkcija nije ugrožena, a lijev kanal nije izložen. Veličina se kontrolira unutar 1,5 mm, a oblik loma položaja uliva može biti u slobodnom stanju.
